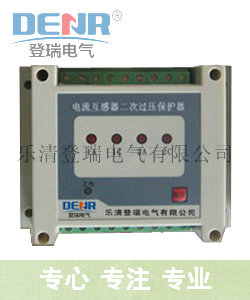

CTB-4二次开路保护器概述
在电力系统中，电流互感器（CT）应用一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。 根据电力系统的实际需求，CTB-4电流互感器CT二次过电压保护器采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种CT保护的需要。
CTB-4二次开路保护器原理
CTB-4二次开路保护器的基本元件是特种Zn0压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1mA，对该回路保护动作值和表计准确度的影响可以忽略不计。 当二次回路开路或一次绕组出现异常过流时，CTB-4在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行情况），此时并接的压敏电阻瞬间进入导通状态。由于Zn0压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入**的短路状态，从而彻底避免了过电压危害。保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行**可靠。
CTB-4电流互感器CT二次过电压保护器作用
CTB-4二次开路保护器主要用于各种CT二次侧的异常过电压保护。CTB-4二次开路保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮(或CTB自动复位)，电路恢复原状态后又可重新投入正常运行。
